TY应变计 T型应变花

产品详细介绍

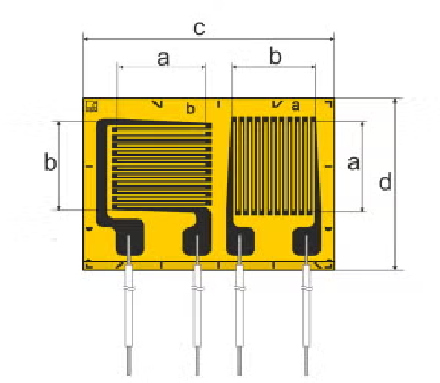

HBM TY系列 T型应变花

XY T型应变花用于主方向已知的双轴应力分析。

TY系列T型应变花有120和350欧姆两种规格，有2个测量栅丝，彼此成90°排列。这些应变片的典型应用包括已知主方向的双轴应力状态分析以及拉压杆测量。

我们提供各种几何形状和尺寸的应变片，每种应变片的温度响应都适合以下材料：

铁素体钢(10.8 ppm/K; 6.0 ppm/°F);温度匹配代码：1
铝(23 ppm/K; 12.8 ppm/°F);温度匹配代码：3
奥氏体钢(16 ppm/K, 8.9 ppm/°F).温度匹配代码：5
石英玻璃/复合材料(0,5 ppm/K; 0.3 ppm/°F);温度匹配代码：6
钛和灰铸铁(9 ppm/K; 5.0 ppm/°F);温度匹配代码：7
塑料(65 ppm/K; 36.1 ppm/°F);温度匹配代码：8

订货号/产品型号	栅丝长度	栅丝宽度	载板长度	载板宽度	额度阻值	连接配置
1-TY11-3/350GE	3 mm	3.3 mm	9.8 mm	10.6 mm	350 Ω	覆膜保护
1-TY11-3/350ZE	3 mm	6.5 mm	18 mm	12 mm	350 Ω	特氟龙线缆
1-TY11-6/350GE	6 mm	6 mm	16.5 mm	18 mm	350 Ω	覆膜保护
1-TY11-6/350ZE	6 mm	6.5 mm	12 mm	18 mm	350 Ω	特氟龙线缆
1-TY13-3/350GE	3 mm	3.3 mm	9.8 mm	10.6 mm	350 Ω	覆膜保护
1-TY13-6/350GE	6 mm	6.3 mm	23.3 mm	10.5 mm	350 Ω	覆膜保护
1-TY15-3/350GE	3 mm	3.3 mm	9.8 mm	10.6 mm	350 Ω	覆膜保护
1-TY41-1.5/350LE	1.5 mm	1.5 mm	9 mm	5 mm	350 Ω	引线
1-TY41-3/120LE	3 mm	3.2 mm	14.5 mm	7.5 mm	120 Ω	引线
1-TY41-3/350LE	3 mm	3.1 mm	14.4 mm	7.3 mm	350 Ω	引线
1-TY41-6/120LE	6 mm	6.5 mm	23.5 mm	11 mm	120 Ω	引线
1-TY41-6/350LE	6 mm	6.3 mm	23.3 mm	10.5 mm	350 Ω	引线
1-TY43-0.6/120LE	0.6 mm	1.1 mm	6 mm	4 mm	120 Ω	引线
1-TY43-1.5/120LE	1.5 mm	1.5 mm	9 mm	5 mm	120 Ω	引线
1-TY43-1.5/350LE	1.5 mm	1.5 mm	9 mm	5 mm	350 Ω	引线
1-TY43-3/120LE	3 mm	3.2 mm	14.5 mm	7.5 mm	120 Ω	引线
1-TY43-3/350LE	3 mm	3.1 mm	14.4 mm	7.3 mm	350 Ω	引线
1-TY43-6/120LE	6 mm	6.5 mm	23.5 mm	11 mm	120 Ω	引线
1-TY45-1.5/350LE	1.5 mm	1.5 mm	9 mm	5 mm	350 Ω	引线
1-TY45-3/120LE	3 mm	3.2 mm	14.5 mm	7.5 mm	120 Ω	引线
1-TY46-3/350LE	3 mm	3.1 mm	14.4 mm	7.3 mm	350 Ω	引线
1-TY47-1.5/120LE	1.5 mm	1.5 mm	9 mm	5 mm	120 Ω	引线
1-TY47-3/350LE	3 mm	3.1 mm	14.4 mm	7.3 mm	350 Ω	引线
1-TY48-3/120LE	3 mm	3.2 mm	14.5 mm	7.5 mm	120 Ω	引线
1-TY48-3/350LE	3 mm	3.1 mm	14.4 mm	7.3 mm	350 Ω	引线
1-TY48-6/120LE	6 mm	6.5 mm	23.5 mm	11 mm	120 Ω	引线
