SOCOMEC溯高美 - DIRIS A-40电表
触屏式多功能电力仪表 面板安装的电力监控设备

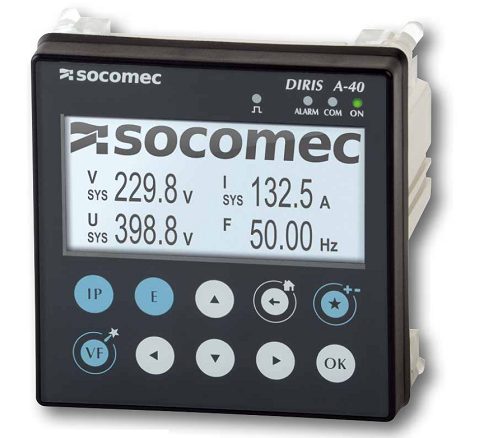

DIRIS A-40, PN: 4825 0500
DIRIS A-40 是一种面板安装的电力监控设备(PMD)。它设计用于测量、监控和计量电能。DIRIS A-40提供用于测量电压、电流、功率、电能和电能质量的一系列功能。
可用于分析单相或三相负荷。
优势
辅助配置
配置向导可以逐步指导用户。它还可以检测和更正配置错误。该功能可将调试时间缩短一半，并始终提供可靠的结果。
智能互感器
三种电流互感器形式（闭合式TE、开合式TR和Rogowski线圈TF），可以将DIRIS A-40集成到新的和改造的电气设备中。
连接到云
该系列产品包括配备IoT的连接产品，可自动导出数据进行远程操作，不受时间、距离和存储的任何限制。
符合IEC 61557-12标准
PMD（绩效计量和监控设备）的参考标准IEC 61557-12，保证PMD在工业和第三产业应用的典型环境条件下的绩效水平和令人满意的绩效。
标准电气特性和电气选件
多参数测量：
• 电流
- I1, I2, I3, In, Isystem
• 电压和频率
- V1, V2, V3, VN, Vsystem, U12, U23, U31, Usystem, f
• 功率
- P1, P2, P3, ΣP, Q1, Q2, Q3, ΣQ, S1, S2, S3, ΣS
- 预测功率 ΣP, ΣQ, ΣS
• 功率因数
- PF1, PF2, PF3, ΣPF
• Cos ϕ & tangent ϕ
- 每个相的瞬时值
计量：
• 有功电能: +/- kWh
• 无功电能: +/- kvarh
• 视在电能: kVAh
• 复费率（最多8个）
• 计时表
电能质量：
• 电压不平衡
- Vdir, Vinv, Vhom, Udir, Uinv, Unba, Vnba, Vnb, Unb
• 电流不平衡
- Idir, Iinv, Ihom, Inba, Inb
• 总谐波畸变率
- 电流 THDi1, THDi2, THDi3,THDiN, TDDI
- 相电压 THDv1, THDv2, THDv3
- 线电压 THDu12, THDu23, THDu31
• 单次谐波，最高63次
- 电流: I1h, I2h, I3h, INh
- 相电压: V1h, V2h, V3h
- 线电压: U12h, U23h, U31h
• 质量事件
- 电压骤降、中断和骤升EN50160
- K系数和峰值因数
• 符合EN 50160标准的事件
- 电压骤降、中断、骤升
监控防护：
• 辅助触点监控
• 跳闸报告和报警
• 运行次数
负荷曲线和历史记录（长达130天）
• 有功、无功和视在功率
• 电流、电压和频率
报警
• 所有电气值、发生事件和输入状态改变时的警报，可进行逻辑组合
• 事件的时间戳记
通讯：
• 标配DIRIS A-40•RS485 Modbus
• DIRIS A-40 以太网Modbus
• DIRIS A-40 PROFIBUS DPV1
输入：
• 3个数字输入
- 由DIRIS•A-40或外部电源供电
- 功能：逻辑状态、断路器状态、脉冲或同步多维度计量的计数
• 2个逻辑输出
- 功能：控制、能量脉冲输出、卸载、报警
|
