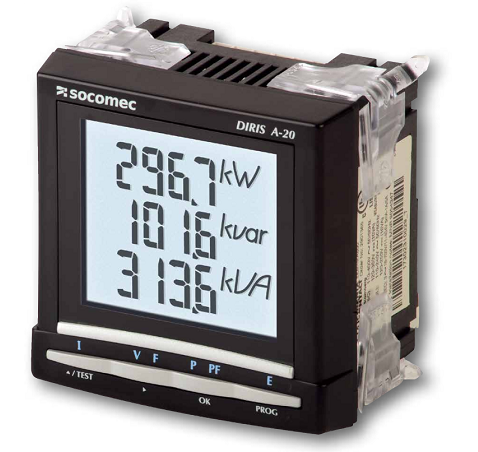

SOCOMEC溯高美 , DIRIS A-20 电力仪表

多功能电力计量和监控设备 - PMD多参数测量

DIRIS A-20, PN: 4825 0402

DIRIS A-20 装置是电力计量和监控设备，可以为用户提供必需的所有测量来成功完成节能项目，以及保证配电监控。
所有这些信息都可以通过节能软件程序进行远程使用和分析。

优势

易操作，配有4个快捷键的大屏背光多显示屏，使得DIRIS A-20方便使用。

符合IEC 61557-12标准

PMD（电力计量和监控设备）的参考标准IEC 61557-12，保证PMD在工业和三级应用的典型环境条件下的绩效水平和令人满意的效果。

接线检测

DIRIS A-20配有用于更正CT连接错误的功能。

模块化

额外的通讯和输入/输出模块可以扩展本产品的基本功能范围。DIRIS A-20配备额外的模块，可以在整个产品使用寿命期间为用户提供灵活性和可扩展性。

标准电气特性和电气选件：

多参数测量
• 电流
- 瞬时值: I1, I2, I3, In
- 最大平均值: I1, I2, I3, In
• 电压和频率
- 瞬时值: V1, V2, V3, U12, U23, U31, F
• 功率
- 瞬时值: 3P, ΣP, 3Q, ΣQ, 3S, ΣS
- 最大平均值: ΣP, ΣQ, ΣS
• 功率因数
- 瞬时值: 3PF, ΣPF

计量
• 有功电能: +/- kWh
• 无功电能: +/- kvarh
• 运行时间:

谐波分析
• 总谐波畸变（51次）
- 电流: thd I1, thd I2, thd I3
- 相电压: thd V1, thd V2, thd V3
- •线电压: thd U12, thd U23, thd U31

事件
电气参数越限报警

通讯
RS485，带MODBUS协议
输出
• 设备控制

• 报警报告
• 脉冲报告
输入

• 采集开关量输入状态
