 HBM应变计 RDS系列裂纹扩展片 用于测定裂纹扩展的应变计

HBM 裂纹扩展片用于测量部件的裂纹扩展。

RDS20 和 RDS40 包括 电子隔离电阻。

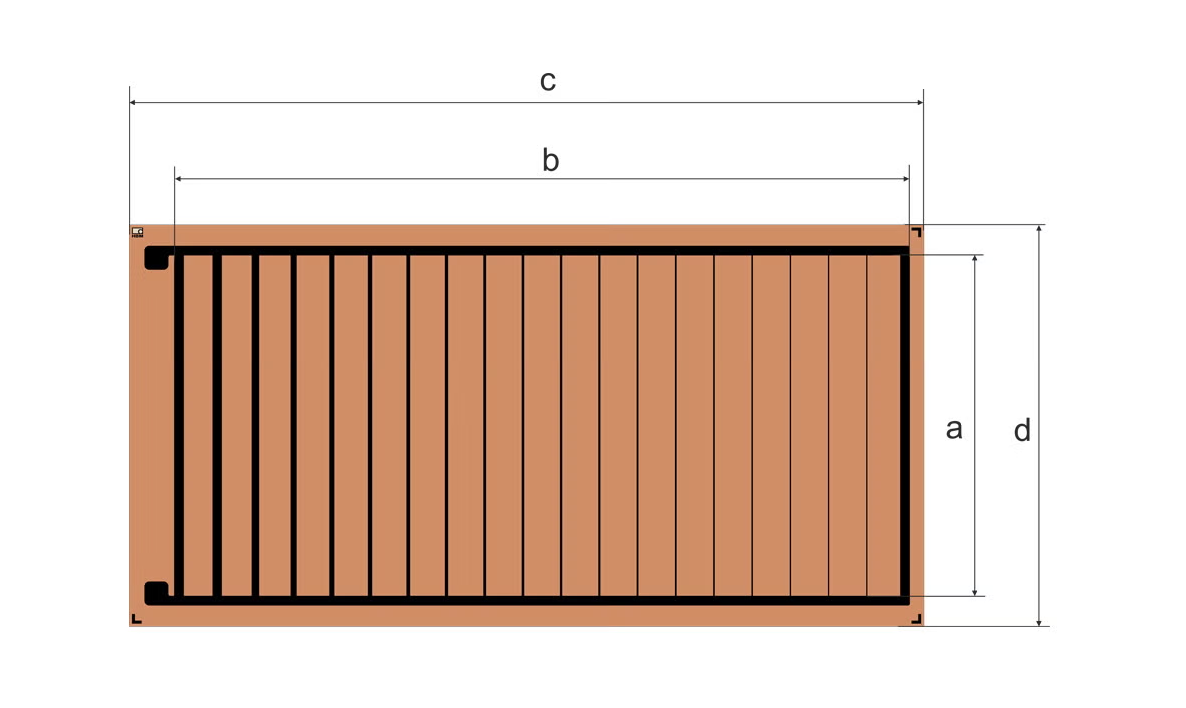

裂纹扩展应变计 包括平行排列的测量栅丝，当在裂纹扩展片下的裂纹扩展时，裂纹扩展片栅丝将断裂. 这将会引起应变片的电阻变大.

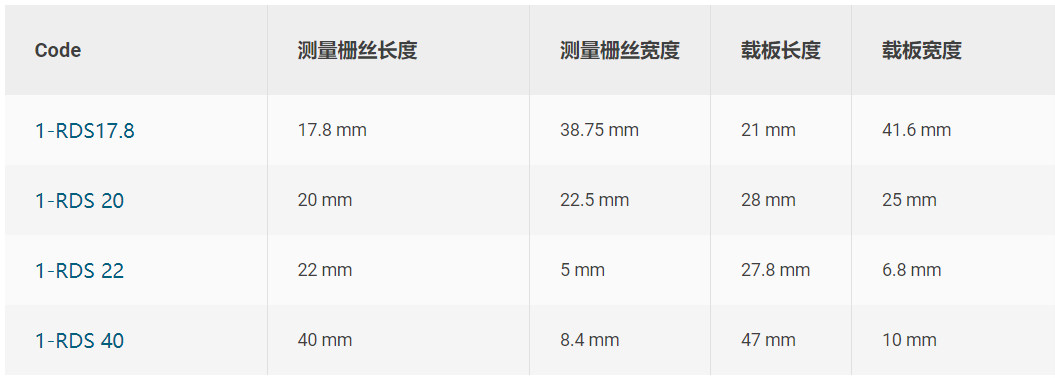

RDS 应变片用于确定部件中的裂纹扩展状况。HBK 提供四种不同的型号：

RDS20 和 RDS40由电隔离的电阻器组成，即随着裂缝的延伸，单个电路将被中断。如果电路是单独接触的，则可以检测到间隙延伸的方向。在这种情况下，随着裂纹的扩展，各个电路被中断。
RDS17.8和RDS 22 由平行连接的导体轨道组成，如果裂纹在裂纹扩展计下延伸，则导体轨道将撕裂。随着裂纹继续延伸，这将逐渐增加应变计的电阻。

有两种型号裂纹扩展片: RDS22 包括两个平行的轨道，如果裂纹片扩展，其将被撕开。

当裂纹扩展时，这将大幅提高应变片的电阻值。这是探测裂纹扩展的最容易的方法，其只需要连接放大器，例如 HBM  MGCplus 或 Spider8 等。

由RDS 产生的电阻 (R) 依赖于撕裂连接，其非常容易被计算出。在这种情况下 n 个相同的电阻 (Ri) 是并联的。:

如果栅丝被拉断，描述如下

这个测量过程可通过应变测量放大器完成。图中显示 RDS 被连接到放大器上，并获得了一个电阻变化。

为了尽量减小温度引起的变化，可以使用高稳定性的固定电阻。为保持更高的灵敏性，可以选择高阻值的电阻。
