KY: HBM链式片用于测量应变梯度

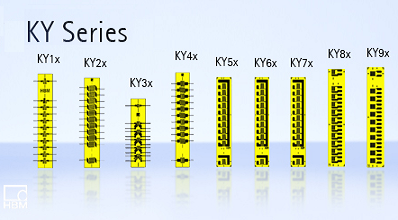

链式片 KY1, KY2, KY3, KY4, KY5, KY6, KY7, KY8 和 KY9 采用 10 或 15 个非常小的测量栅丝，以恒定的间隔放置在一个共同的基底上。
链式片特别适合测量应变梯度。
HBM 通用提供花型链式片，这样可以测量 双轴应变梯度。温度响应范围可以按照用户要求制定。额定阻抗为 120 ohms。测量栅丝为 康铜，基底材料为聚酰亚胺。
我们为您提供多种几何形状和尺寸的箔式应变片，每种应变片均适用于以下材料：
-
热膨胀系数匹配编码: 1 铁素体钢 (10.8 ppm/K; 6.0 ppm/°F);
-
热膨胀系数匹配编码: 3 铝 (23 ppm/K; 12.8 ppm/°F);
-
热膨胀系数匹配编码: 5 奥氏体钢 (16 ppm/K, 8.9 ppm/°F);
-
热膨胀系数匹配编码: 6 石英玻璃/复合材料 (0,5 ppm/K; 0.3 ppm/°F);
-
热膨胀系数匹配编码: 7 钛和灰铸铁 (9 ppm/K; 5.0 ppm/°F);
KY1 平行于轴，带引线
|
订购号
|
额定电阻
|
尺寸 [mm/inch]
|
Vmax
|
接线端子
|
首选型号
|
|
测量栅丝
|
基底
|
间隔
|
|
Ω
|
a
|
b
|
c
|
d
|
t
|
|
1-KY1x-1/120
|
120
|
0.6
0.024
|
1
0.039
|
7.2
0.283
|
14.5
0.571
|
1
0.039
|
2
|
LS7
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-KY1x-2/120
|
120
|
1.5
0.059
|
1.3
0.051
|
6.7
0.264
|
24.5
0.965
|
2
0.079
|
2.5
|
LS7
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-KY1x-4/120
|
120
|
3
0.118
|
2.1
0.083
|
9.7
0.387
|
44.5
1.752
|
4
0.157
|
5
|
LS7
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
KY2 垂直于轴，带引线
|
订购号
|
额定电阻
|
尺寸 [mm/inch]
|
Vmax
|
接线端子
|
首选型号
|
|
测量栅丝
|
基底
|
间隔
|
|
Ω
|
a
|
b
|
c
|
d
|
t
|
|
1-KY2x-1/120#
|
120
|
0.8
0.031
|
0.8
0.031
|
6.9
0.272
|
15
0.591
|
1
0.039
|
1.5
|
LS7
|
1
|
|
1-KY2x-2/120
|
120
|
1.7
0.067
|
1.7
0.067
|
9.5
0.374
|
27
1.063
|
2
0.079
|
3.5
|
LS7
|
1
|
|
