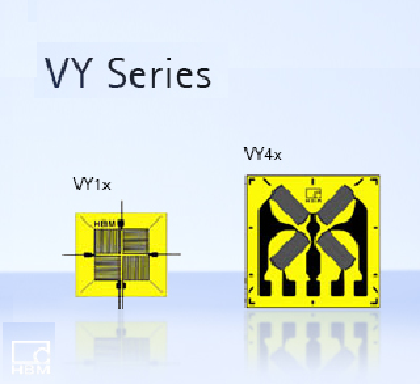

VY系列 HBM全桥片 带有 4 个测量栅丝
VY 全桥片带有 4 个测量栅丝, 呈 90° 排列。典型的应用包括 拉向/压向 应力状态分析以及进行剪切力应力分析。
HBM 提供的全桥片宝库:
• VY1 0°/90° T 型全桥片 具有不同的温度响应范围，额定电阻为 120 ohms，适用于钢和客户指定材料。
• VY4 剪切全桥片 具有不同的温度响应范围，额定电阻为 120 或 350 ohms，适用于钢，铝和客户指定材料。
VY1 和 VY4 的应用详情见 "使用惠斯通电桥" 和 "如何使用应变片进行测量".
测量栅丝为 康铜，基底材料为聚酰亚胺。
我们为您提供多种几何形状和尺寸的箔式应变片，每种应变片均适用于以下材料：
-
热膨胀系数匹配编码: 1 铁素体钢 (10.8 ppm/K; 6.0 ppm/°F);
-
热膨胀系数匹配编码: 3 铝 (23 ppm/K; 12.8 ppm/°F);
-
热膨胀系数匹配编码: 5 奥氏体钢 (16 ppm/K, 8.9 ppm/°F);
-
热膨胀系数匹配编码: 6 石英玻璃/复合材料 (0,5 ppm/K; 0.3 ppm/°F);
-
热膨胀系数匹配编码: 7 钛和灰铸铁 (9 ppm/K; 5.0 ppm/°F);
带引线 VY1 T 型全桥应变片
|
订购号
|
额定电阻
|
尺寸 [mm/inch]
|
接线端子
|
首选类型
|
|
测量栅丝
|
基底
|
|
[Ω]
|
a
|
b
|
c
|
d
|
|
1-VY1x-3/120
|
120
|
3
0.118
|
7
0.276
|
13.5
0.531
|
13.5
0.531
|
LS5/7
|
1
|
|
钢(1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | >塑料 (8) | 钼 (9)
|
|
1-VY1x-6/120
|
120
|
6
0.236
|
14
0.551
|
23
0.906
|
23
0.906
|
LS5/7
|
1
|
|
钢(1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | >塑料 (8) | 钼 (9)
|
带焊盘 VY4 剪切/扭转 全桥片
|
订购号
|
额定电阻
|
尺寸 [mm/inch]
|
焊接材料
|
首选类型
|
|
测量栅丝
|
基底
|
|
[Ω]
|
a
|
b
|
c
|
d
|
|
1-VY4x-3/120
|
120
|
3
0.118
|
1.3
0.051
|
9.8
0.386
|
10
0.394
|
LS7
|
1
|
|
钢(1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | >塑料 (8) | 钼 (9)
|
|
1-VY4x-6/120
|
120
|
6
0.236
|
2.7
0.106
|
18
0.709
|
17
0.669
|
LS4
|
-
|
|
钢(1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | >塑料 (8) | 钼 (9)
|
|
1-VY4x-3/350
|
350
|
3
0.118
|
1.2
0.047
|
9.8
0.386
|
10
0.394
|
LS7
|
1,3
|
|
钢(1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | >塑料 (8) | 钼 (9)
|
|
1-VY4x-6/350
|
350
|
6
0.236
|
2.7
0.106
|
18
0.709
|
17
0.669
|
LS4
|
-
|
|
钢(1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | >塑料 (8) | 钼 (9)
|
|
