 HBM RY系列 3轴应变花 用于进行未知主方向状态下应力分析

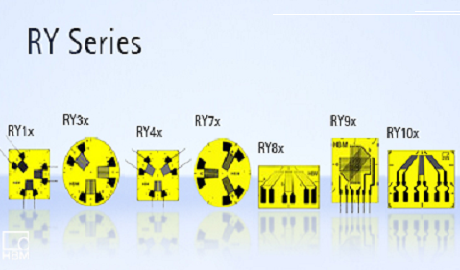

RY系列应变花，用于进行未知主应力方向进行双轴应力应力分析， 应变花 RY… 带有 3 个测量栅丝。彼此呈 0°/45°/90° 排列（型号 RY1, RY3, RY8, RY9, RY10）, 或 0°/60°/120°（型号 RY4, RY7）角度排列。

我们为您提供多种几何形状和尺寸的箔式应变片，每种应变片均适用于以下材料：

• 热膨胀系数匹配编码: 1   铁素体钢 (10.8 ppm/K; 6.0 ppm/°F);
• 热膨胀系数匹配编码: 3   铝 (23 ppm/K; 12.8 ppm/°F);
• 热膨胀系数匹配编码: 5   奥氏体钢 (16 ppm/K, 8.9 ppm/°F);
• 热膨胀系数匹配编码: 6   石英玻璃/复合材料 (0,5 ppm/K; 0.3 ppm/°F);
• 热膨胀系数匹配编码: 7   钛和灰铸铁 (9 ppm/K; 5.0 ppm/°F);

应变花的 3 个测量栅丝采用a, b 和c 进行标识，响应产生 3个应变 εa, εb 和 εc。呈 0°/45°/90° 排列的应变花的主应力技术公式如下:

呈 0°/60°/120° 排列的为:

以下确定主应力方向。首先计算辅助角ψ的正切。 0°/45°/90° 应变花公式如下：

0°/60°/120° 应变花公式如下:

注意: 直角三角形的正切值为对边 (分子 N) 和相邻边 (分母 D) 的比:

在最终计算以上提及的商数前，确定 分子 (N) 和分母 (D) 是非常重要的。只有这样，才能确定是哪个象限的角度 ψ 。首先，从正切值确定中间角度 ψ:

角度 ϕ 计算使用以下等式:

在此，角 ϕ 是相对栅丝 a的参考轴的数学正向（逆时针方向. 栅丝a 的轴向构成角ϕ 的一个臂. 而另一个臂就代表主应力方向。 这是主应力σ1 (和主应变 σ1的方向相同)的方。角的顶点就是两个栅丝轴的交汇点。 第二个主应力方向 (σ2 的方向) 是角 ϕ +90°。
