LY系列 应变计- HBM直片应变片 带有1个测量栅丝

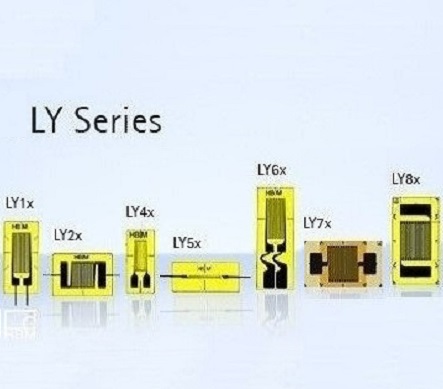

LY 系列… 是进行单个方向应变测量的第一选择。型号 LY1, LY2, LY4, LY5, LY6, LY7 和 LY8 具有不同的几何尺寸，适用于钢，铝或者客户指定的材料， 应变片的额定电阻为有 120, 350, 700 或 1000 ohms.
测量栅丝为 康铜，基底材料为聚酰亚胺。虽然我们提供各种各样的产品，他们都有一个共同点： HBM Y 系列应变计的优良的性能：
通用应变片具有优异的性能
各种提供的包括型号及连接电缆
使用灵活且方便
LY4 应变片可以预制引线!
这样解决方案有很多优势: 首先无需在测量点上焊接，电缆长度可以从 0.5 m 到 10 m, 可按需求配有 RJ11 插头。
特氟龙电缆可以防止安装时被黏住，对您来说非常方便…
我们为您提供多种几何形状和尺寸的箔式应变片，每种应变片均适用于以下材料：
-
热膨胀系数匹配编码: 1 铁素体钢 (10.8 ppm/K; 6.0 ppm/°F);
-
热膨胀系数匹配编码: 3 铝 (23 ppm/K; 12.8 ppm/°F);
-
热膨胀系数匹配编码: 5 奥氏体钢 (16 ppm/K, 8.9 ppm/°F);
-
热膨胀系数匹配编码: 6 石英玻璃/复合材料 (0,5 ppm/K; 0.3 ppm/°F);
-
热膨胀系数匹配编码: 7 钛和灰铸铁 (9 ppm/K; 5.0 ppm/°F);
LY1 带引线的标准应变片
|
订购号
|
额定电阻
|
尺寸 [mm/inch]
|
焊接端子
|
首选型号
|
|
测量栅丝
|
基底
|
|
[Ω]
|
a
|
b
|
c
|
d
|
|
1-LY1x-0.3/120
|
120
|
0.3
0.012
|
0.9
0.035
|
2
0.079
|
1.2
0.047
|
LS7
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-0.6/120
|
120
|
0.6
0.024
|
1
0.039
|
5
0.197
|
3.2
0.126
|
LS7
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-1.5/120
|
120
|
1.5
0.059
|
1.2
0.047
|
6.5
0.256
|
4.7
0.185
|
LS7
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-3/120
|
120
|
3
0.118
|
1.6
0.063
|
8.5
0.335
|
4.5
0.177
|
LS7
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-3/120A
|
120
|
3
0.118
|
1.6
0.063
|
8.5
0.335
|
4.5
0.177
|
LS7
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-6/120
|
120
|
6
0.236
|
2.7
0.106
|
13
0.512
|
6
0.236
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-6/120A
|
120
|
6
0.236
|
2.7
0.106
|
13
0.512
|
6
0.236
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-10/120
|
120
|
10
0.394
|
4.6
0.181
|
18.5
0.728
|
9.5
0.374
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-10/120A
|
120
|
10
0.394
|
4.6
0.181
|
18.5
0.728
|
9.5
0.374
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-3/350A
|
120
|
3
0.118
|
1.6
0.063
|
8.5
0.335
|
4.5
0.177
|
LS7
|
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-6/350
|
350
|
6
0.236
|
2.8
0.11
|
13
0.512
|
6
0.236
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-6/350A
|
350
|
6
0.236
|
2.8
0.11
|
13
0.512
|
6
0.236
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-10/350
|
350
|
10
0.394
|
5
0.197
|
18.5
0.728
|
9.5
0.374
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY1x-10/350A
|
350
|
10
0.394
|
5
0.197
|
18.5
0.728
|
9.5
0.374
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
LY4 带焊盘的标准应变片
|
订购号
|
额定电阻
|
尺寸 [mm/inch]
|
焊接端子
（非强制）
|
首选型号
|
|
测量栅丝
|
基底
|
|
[Ω]
|
a
|
b
|
c
|
d
|
|
1-LY4x-0.6/120
|
120
|
0.6
0.024
|
1.1
0.043
|
6
0.236
|
4
0.157
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-1.5/120
|
120
|
1.5
0.059
|
1.2
0.047
|
7
0.276
|
5
0.197
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-3/120
|
120
|
3
0.118
|
1.2
0.047
|
8
0.315
|
5
0.197
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-3/120A
|
120
|
3
0.118
|
1.2
0.047
|
8
0.315
|
5
0.197
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-6/120
|
120
|
6
0.236
|
2.7
0.106
|
13.9
0.547
|
5.9
0.232
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-6/120A
|
120
|
6
0.236
|
2.7
0.106
|
13.9
0.547
|
5.9
0.232
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-10/120
|
120
|
10
0.394
|
4.9
0.193
|
18
0.709
|
8
0.315
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-10/120A
|
120
|
10
0.394
|
4.9
0.193
|
18
0.709
|
8
0.315
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-20/120
|
120
|
20
0.787
|
0.5
0.02
|
31.8
1.252
|
8.2
0.323
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-50/120
|
120
|
50
1.969
|
0.8
0.031
|
63.6
2.504
|
8.2
0.323
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-100/120
|
120
|
100
3.937
|
1
0.039
|
114.8
4.520
|
8.2
0.323
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-150/120
|
120
|
150
5.906
|
1.2
0.047
|
165.6
6.520
|
8.2
0.323
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-1.5/350
|
350
|
1.5
0.059
|
2.3
0.091
|
9.2
0.362
|
5.9
0.232
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-3/350
|
350
|
3
0.118
|
2.5
0.098
|
10.9
0.429
|
5.9
0.232
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-3/350A
|
350
|
3
0.118
|
2.5
0.098
|
10.9
0.429
|
5.9
0.232
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-6/350
|
350
|
6
0.236
|
2.8
0.110
|
13.9
0.547
|
5.9
0.232
|
LS5
|
1, 3, 6
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-6/350A
|
350
|
6
0.236
|
2.8
0.110
|
13.9
0.547
|
5.9
0.232
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-10/350
|
350
|
10
0.394
|
5
0.197
|
18
0.709
|
8
0.315
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-10/350A
|
350
|
10
0.394
|
5
0.197
|
18
0.709
|
8
0.315
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-3/700
|
700
|
3
0.118
|
2.7
0.106
|
10.9
0.429
|
5.9
0.232
|
LS5
|
1, 3
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-6/700
|
700
|
6
0.236
|
4.1
0.161
|
13.9
0.547
|
5.9
0.232
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-10/700
|
700
|
10
0.394
|
5
0.197
|
18
0.709
|
8
0.315
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-3/1000
|
1000
|
3
0.118
|
2.7
0.106
|
10.9
0.429
|
5.9
0.232
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-6/1000
|
1000
|
6
0.236
|
4.2
0.165
|
13.9
0.547
|
5.9
0.232
|
LS5
|
1
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
1-LY4x-10/1000
|
1000
|
10
0.394
|
5
0.197
|
18
0.709
|
8
0.315
|
LS5
|
-
|
|
钢 (1) | 铝 (3) | 奥氏体钢 (5) | 石英玻璃 / 复合材料 (6) | 钛 (7) | 塑料 (8) | 钼 (9)
|
|
