HBM新一代数采系统|坚固耐用,不畏严苛环境
点击率:648   作者:上海拓科实业有限公司   来源:http://www.shtorke.com   时间:2019-1-15 16:25:51

Somat eDAQ和Somat eDAQXR数据采集系统:坚固耐用,适合移动测试

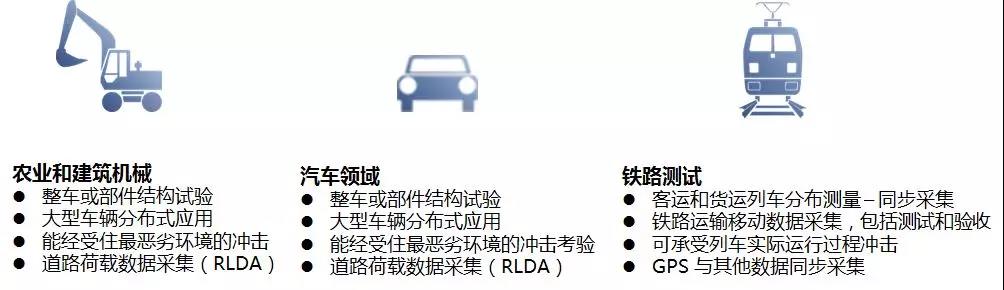

无论您是希望获得最可靠数据采集的新客户,还是希望升级您当前系统的eDAQ客户,eDAQXR都是您在恶劣环境下进行测试的正确解决方案。是多种应用测试的完美工具,包括农业、建筑、采矿、汽车、军事设备等。


eDAQ是一个由主处理层与信号调理层组成的分层系统,最多可支持8个信号调理层,可以处理 CAN、桥路、温度、脉冲、电压等信号。


eDAQXR是eDAQ的下一代数据采集系统,支持相同的信号调理层以及正在开发的新信号调理层。另外,您还可以使用扩展模块,创建一个功能强大的带有分布模块的集中式数据采集系统。此外,新一代系统还增加了一些新功能:包括强大的文件格式、智能电源管理、并且电子器件带有保形涂层。





主处理层

Somat eDAQXR EXRCPU






EXRCPU 是单机移动数据采集系统主处理层,也被称为 eDAQXR 工作平台。 能进行各种输入数据存储,并可在测试完成后下载。测试可长期运行,可存储数分钟或数天的数据。测试运行时与PC断开连接,可通过以太网保持连接,并通过 WiFi 实时监控。功能强大并可执行实时计算和实时显示,如条形图、数字、FFT、XY等。如系统出现故障,甚至可发送文本消息或电子邮件。


eDAQXR 可被配置为包括 eDAQ 层的集中式系统,并可支持分布式结构的 HBM SomatXR 模块,软件被安装在处理层中,可通过 Chrome 等浏览器直接访问。

  • 32GB,64GB,和256GB内存可选

  • 8-36电压

  • 工作温度—40-80 degree C

  • 专用Linux操作系统,性能可靠

  • 3个支持无限制消息的CAN端口

  • GPS接口—5Hz或200Hz可选

  • 2数字输入,3数字输出

  • 2个扩展接口,用于多个系统联网或Somatxr模块

  • 最多支持8个旧层和/或6个新的信号调理层

  • 支持数百通道联网,即插即用



Somat eDAQ主处理层 (ECPU-PLUS)





CPU-PLUS是eDAQ移动数据采集系统主处理层。内部存储器用于测试数据存储,测试完成后,可下载到PC进行分析。测试可长期运行,可存储数分钟或数天的数据。测试运行时与PC断开连接,可通过以太网保持连接,并通过WiFi实时监控。

eDAQ系统使用久经验证的TCE窗口软件,并免费提供。

  • 32GB、64GB和256GB内存选项

  • 专用Linux操作系统,性能可靠

  • 10 – 60 工作电压

  • 工作温度—20-65 degree C

  • 10数字输入/输出和8个脉冲计数器

  • 支持高达8个信号调理层

  • 支持数百通道联网,即插即用

采用 –COM 选项,包括:

  • 3 CAN接口

  • GPS接口—5Hz或200Hz可选


信号调理层

Somat EHLS


  • 同步16通道采样输入 – 独立 6 pin 插头

  • 采样率从1Hz到25kHz每通道 (可能到100kHz)

  • 模拟输入最高到 +/- 74.9V

  • 使用智能模块

  • 应变 ¼, ½, 全桥350 ohm,或120 ohm

  • 通用热偶模块:K, J, T, E

  • IEPE调理模块

  • 每通道模拟和数字滤波

  • 可选模拟输出


Somat EBRG


16同步16通道采样输入—独立6 pin插头

  • 采样率从1Hz到25kHz每通道 (可能到100kHz)

  • 应变 ¼, ½, 全桥350 ohm,或120 ohm

  • 每通道模拟和数字滤波

  • 适用于放大和非放大传感器,包括应变片、加速度计、压力传感器、称重传感器和其他通用模拟信号

  • 可选模拟输出

  • 适用于放大和非放大传感器,包括应变片、加速度计、压力传感器、称重传感器和其他通用模拟信号

  • 应变调理支持 1/4-,1/2-,和全桥

  • 可选模拟输出



Somat EDIO


  • 数字输入/输出层可以测量数字输入/输出、脉冲计数器、正交编码器、车辆总线和5Hz GPS

  • 提供24通道,可用于数字输入/输出,12 额外通道用于宽范围输入

  • 18 个可配置脉冲计数器内置于数字通道
